• 型号:PE、TA、耐驰。



    常见测试项目:

    组分

    热解

    结晶水含量

    游离水含量

    热稳定性

    热分析

    含湿量

    挥发物含量

    灰分含量

    升华

    脱水

    吸湿

    特殊项目请直接联系项目经理沟通,谢谢!



    测试气氛:氮气、氩气、空气、氧气。

    测试温度:室温到1200℃(600度以上如需等温请联系项目经理确认测试条件)

    1200℃以上请选择TG-DSC联用

    注意:非常规TGA、DSC需求,请联系地区项目经理进行沟通,谢谢!

    样品要求:


    1、样品含S、酸根、卤素大于1%的样品不可做。

    2、样品常规为粉末,块状,薄膜;如是液体样品请先联系项目经理确认。

    粉末干燥样品一般用量为3-10mg,小于3mg时,测试误差较大,寄样请提供10-20mg,可以把样品包在称量纸里再装到管里,方便老师取样。

    3、块状、薄膜样品请不要大于直径3mm,高2mm。

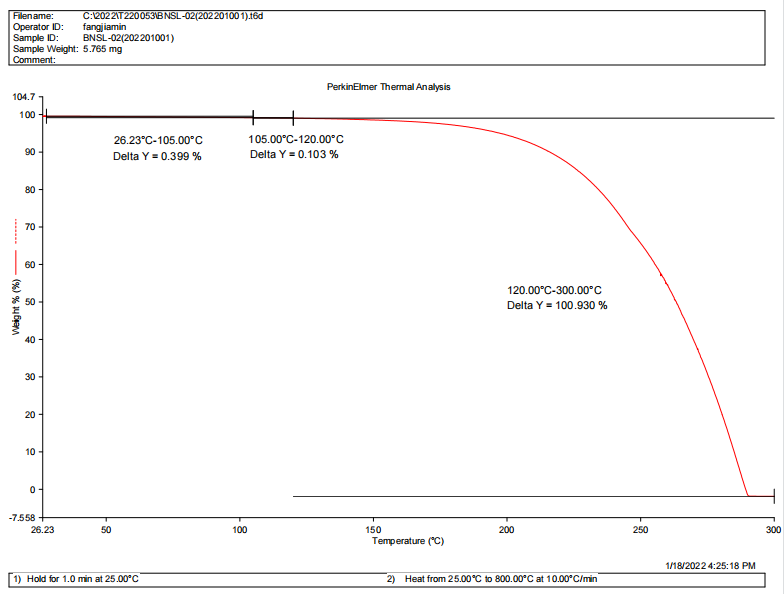

    数据展示:










































































    常见问题:
    1)为什么不能测含S、卤素等样品?
         因为含有S、卤素等样品,在测试过程可能产生腐蚀性气体,腐蚀损坏设备。


    2)得到的TG数据里没有DTG数据,怎么办?
          两个办法:  1)直接联系我们,帮忙从仪器软件导出数据。

                          2)可以自己用origin一阶求导得到:将TG数据导入Origin,以温度为横坐标,TG为纵坐标做图;点击origin菜单栏中Analysis-->Mathematics-->Differentiate-->open Dialog,在弹出来的窗口中将微分阶数(Derivative Order)选择为1,其他参数默认即可;Book的最后一列(Derivative)数据即为曲线一阶导数的数据,也就是DTG的数据。


    3)曲线有轻微波动是什么原因?
         可能是由于样品过轻,气流流速大,导致结果有波动,但不影响整体结果。


    4)失重百分比为什么是负的?
         可能是样品量太少;或者样品密度小,质量不好加大;或者样品失重不明显,小于误差范围。这些都会导致失重百分比数据是负值。一般失重负2%左右时正常的。如果样品量确实很少,请联系我们项目老师核实是否可以做。


    5)是否需要设置保温?
          一般样品不需要进行保温处理,如果样本再比较近的温度段有2个至3个以上的失重台阶,为区分开样品台阶,可在每一个台阶处做一定时间的等温,以使得每一个样品都能再相应的台阶充分分解,具体参数设置请参考文献。

    咨询/预约
  • 型号:TA、耐驰。

    测试项目:

    玻璃化转变

    熔融

    结晶

    热稳定性

    氧化稳定性

    熔融热

    结晶热

    共熔温度

    纯度

    热力学函数

    液相、固相比例

    多晶型

    比热容

    热效应

    固化反应温度

    物质相变温度

    热焓测定

    相容性

    反应动力学

    特殊项目请直接联系项目经理沟通,谢谢!


    测试气氛:氮气、氩气、空气、氧气。

    测试温度:温度范围:-80~500 ℃(更低温度请联系客服经理)



    1200℃以上请选择TG-DSC联用

    注意:非常规TGA、DSC需求,请联系地区项目经理进行沟通,谢谢!

    样品要求:
    粉末/液体样品:10mg左右;
    块体样品:2*2*2mm左右。
    注意事项:测试温度范围内,样品不能发生分解,加热产物不能有毒有害;粘稠样品或液体样品需要用特殊坩埚(20mg左右),测试温度低于样品沸点可用密封皿,测试温度高于样品沸点需要用高压皿;如果样品含酸根、卤素、磷、硫等成分,需要提前沟通能不能测。

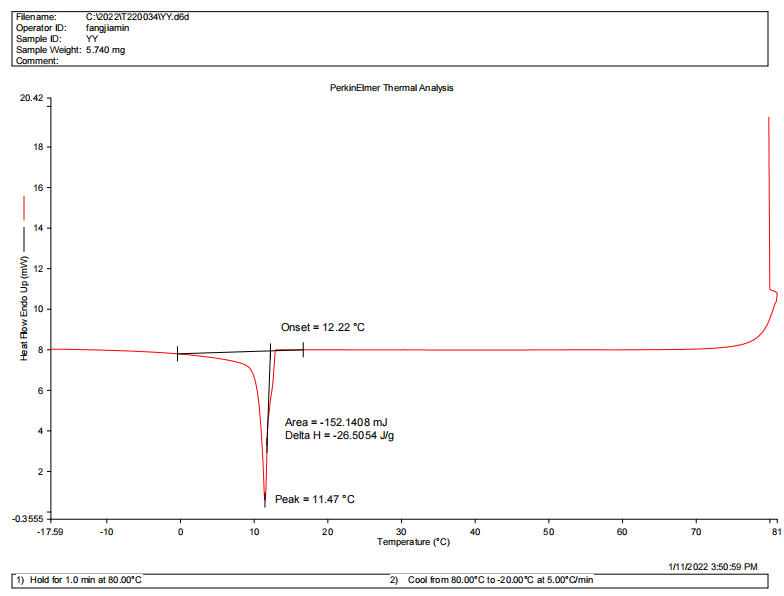

    数据展示:






























































    常见问题:
    1) DSC测试样品量对实验结果有哪些影响?
    并不是说样品量多或量少就一定好,这个与目标分析结果有关。一般情况下,以较小样品量为宜,在样品存在不均匀性的情况下,可能需要较大样品量才具有代表性。


    2) 在DSC测试表征过程中如何选择合适的升温速率和样品量呢?
    (1)提高对微弱热效应的检测灵敏度:提高升温速率,加大样品量。
    (2)提高微量成分的热失重检测灵敏度:加大样品量
    (3)提高相邻峰的分离度:慢速升温速率,小的样品量。


    3) dsc纵坐标一般以mW/mg表示,测试结果是mW,如何转换?
    直接用mW数据除以测试样品的初始质量即可。


    4) 用dsc如何测试得到样品不同温度的比热容?
    比热容一般用蓝宝石法,即已知蓝宝石比热容,通过测试蓝宝石,空白坩埚,待测样品的三个dsc曲线,计算得到样品的比热容。比热一定要单独测试,DSC结果中的比热数据是根据热流信号计算出来的,不要使用。

    测比热容的样品要求:
    (1)样品质量要稳定;
    (2)测试的温度范围不要超过200度,如果超过需要分段测试;
    (3)测试结果中前30℃的数据不能采用,如果想要知道50℃的比热至少从20℃开始测试;
    (4)样品密度不能太小,铝坩埚容量大约25uL,至少能够装下10mg的样品。


    5)DSC的温度范围
    DSC不可以测到样品的分解温度。DSC的量热单位是J/g,分解后样品质量在变化,分母在变,量热则不准。做DSC前,最好通过文献或tg来明确分解温度。

    咨询/预约

荣誉资质

  • 1.沟通需求

  • 2.商定检测方案并报价

  • 3.付款寄样

  • 4.按方案完成测试

    5.寄送报告

检测流程

查看更多

微源实验室

相关案例&常见问题

相关案例

常见问题
